Seite
29
SPARE PARTS FOR 4 JAWS
INDEPENDENT CHUCKS
ERSATZTEILE FÜR
PLANSCHEIBEN
PIÈCES DE RECHANGE POUR
PLATEAUX 4 MORS

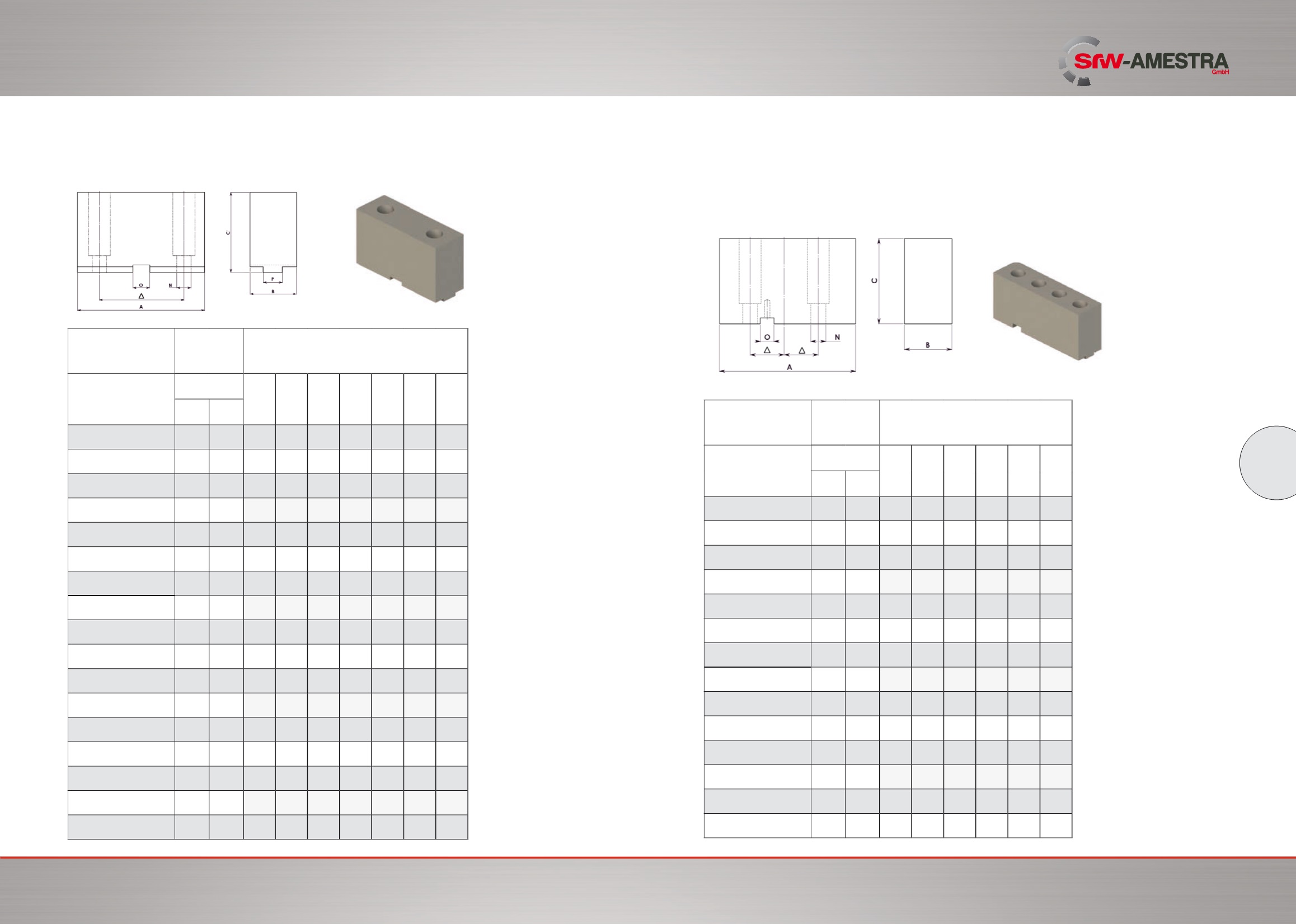

Weiche Aufsatzbacken für kurze Grundbacken Ø 210 – 1000 mm
Soft top jaws for short base jaws Ø 210 – 1000 mm
Mors doux rapportés sur semelles courtes Ø 210 – 1000 mm
Weiche Aufsatzbacken für Langschieber-Grundbacken Ø 700 – 1300 mm
und kurze Grundbacke ab Ø 1100 mm
Soft top jaws for long base jaws Ø 700 – 1300 mm
and short base jaws about Ø 1100 mm
Mors doux rapportés sur semelles tiroir Ø 700 – 1300 mm
et semelles courtes à partir du Ø 1100 mm
Bestell-Nummer
Order number
Numéro de commande
Planscheibe
Chuck
Plateau
Technische Daten
Technical data
Données techniques
Satz 4
Set of 4
Jeu de 4
ø
A B C N O P ∆
mm inch
410-864
210
8 ½ 95 31 45 9 16 14 50
410-864
250
10 95 31 45 9 16 14 50
410-866
300
12 105 35 50 11 20 16 60
410-864
315
12 ½ 95 31 45 9 16 14 50
410-868
350
14 115 39 50 13 20 18 66
410-868
400
15 ¾ 115 39 50 13 20 18 66
410-870
450
18 160 43 70 15 25 20 105
410-870
500
20 160 43 70 15 25 20 105
410-872
600
24 160 51 70 17 25 25 105
410-873
700
28 170 56 80 17 25 25 105
*
401-256
700
28 170 70 80 21 25
-
100
410-873
800
31 ½ 170 56 80 17 25
-
105
*
401-256
800
31 ½ 170 70 80 21 25
-
100
410-873
900
35 ½ 170 56 80 17 25
-
105
*
401-256
900
35 ½ 170 70 80 21 25
-
100
410-873
1000
39 ¼ 170 56 80 17 25
-
105
*
401-256
1000
39 ¼ 170 70 80 21 25
-
100
Bestell-Nummer
Order number
Numéro de commande
Planscheibe
Chuck
Plateau
Technische Daten
Technical data
Données techniques
Satz 4
Set of 4
Jeu de 4
ø
A B C O N ∆
mm inch
401-980
700
28 170 55 80 20 17 50
*
401-256
700
28 170 70 80 20 21 100
401-980
800
31 ½ 170 55 80 20 17 50
*
401-256
800
31 ½ 170 70 80 20 21 100
401-980
900
35 ½ 170 55 80 20 17 50
*
401-256
900
35 ½ 170 70 80 20 21 100
401-980
1000
39 ¼ 170 55 80 20 17 50
*
401-256
1000
39 ¼ 170 70 80 20 21 100
*
401-256
1100
43 ½ 170 70 80 20 21 100
401-778
1100
43 ½ 200 100 100 20 21 100
*
401-256
1200
47 170 70 80 20 21 100
401-778
1200
47 200 100 100 20 21 100
*
401-256
1300
51 170 70 80 20 21 100
401-778
1300
51 200 100 100 20 21 100
*
verstärkte Planscheibe
reinforced chuck
plateaux reinforcé
