Gruppe 400 B - page 60-61

Seite
33

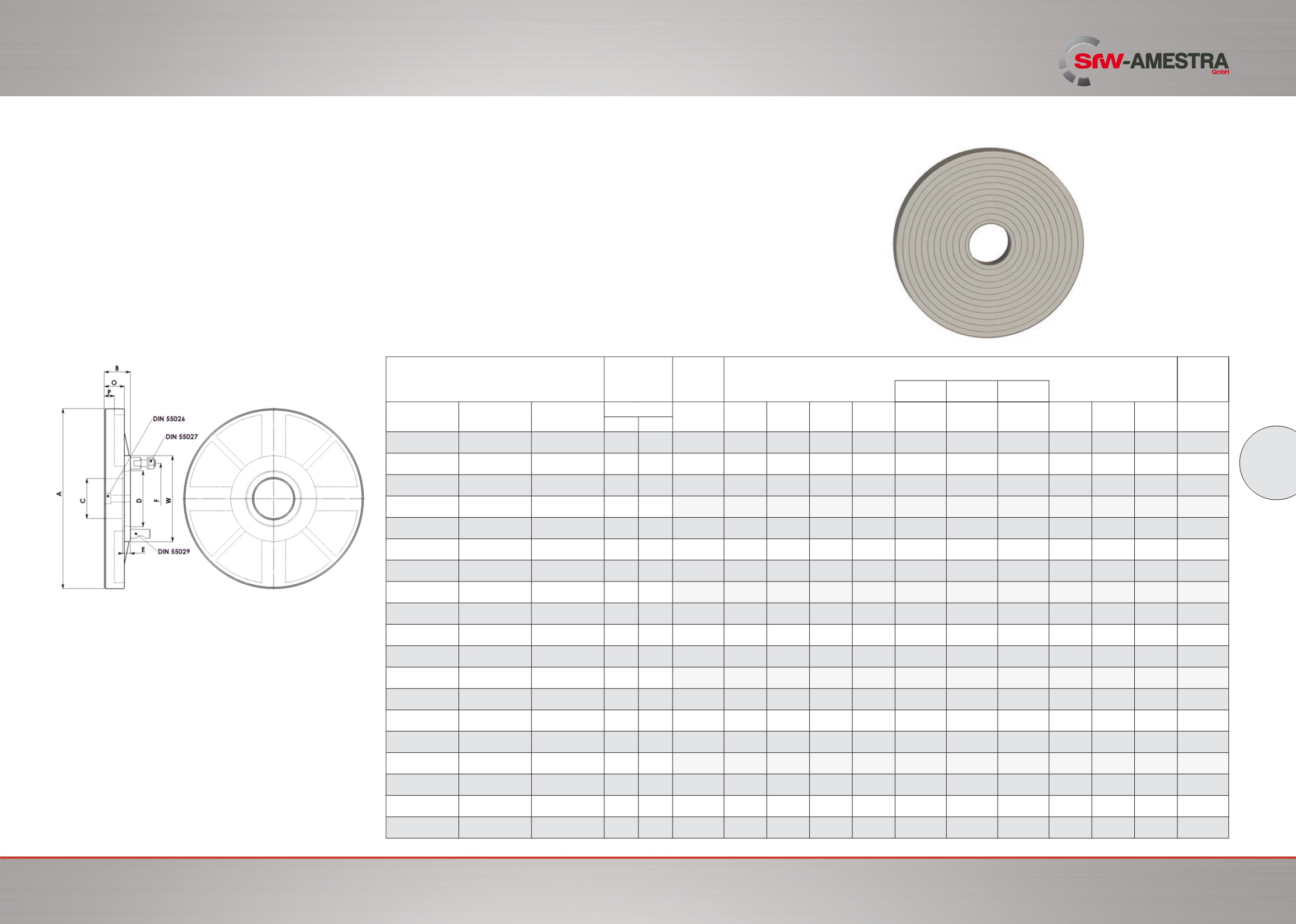

CAST IRON FACE PLATES
Ø 250 – 500 mm
AUFSPANNSCHEIBEN AUS GUSS
Ø 250 – 500 mm
PLATEAUX DE MONTAGE EN FONTE
Ø 250 – 500 mm
Kurzkegel-Aufnahme
Type POA Befestigung von vorne DIN 55026
Type POC Camlock DIN 55029
Type POD Bajonett DIN 55027
Short taper mounting
Type POA from the front DIN 55026
Type POC Camlock DIN 55029
Type POD Bayonette DIN 55027
Montage sur cône court
Type POA Fixation par l’avant DIN 55026
Type POC Fixation Camlock DIN 55029
Type POD Fixation Baïonnette DIN 55027
Lieferung ohne Bohrungen
delivered without holes
livrés sans trous
Bestell-Nummer
Order number
Numéro de commande
Scheibe
Plate
Plateau
Kegel
Taper
Cône
Technische Daten - Technical data - Données techniques Gewicht
Weight
Poids
POA POC POD ø inch B C D E F F F O P W kg
mm inch
457-001 457-034 457-067 250 10 3 38 50 53,97 12 - 75 70,66 28 28 140 10,4
457-002 457-035 457-068 250 10 4 38 60 63,51 12 82,55 85 82,55 28 28 140 10,4
457-003 457-036 457-069 250 10 5 38 60 82,56 16 104,78 104,78 104,78 28 28 140 10,4
457-004 457-037 457-070 250 10 6 38 100 106,38 18 133,36 133,36 133,36 28 28 165 9,6
457-005 457-038 457-071 315 12 ½ 4 40 60 63,51 12 82,55 85 82,55 30 30 165 17,5
457-006 457-039 457-072 315 12 ½ 5 40 60 82,56 16 104,78 104,78 104,78 30 30 165 17,5
457-007 457-040 457-073 315 12 ½ 6 40 100 106,38 18 133,36 133,36 133,36 30 30 165 16,5
457-008 457-041 457-074 350 14 4 60 60 63,51 12 82,55 85 82,55 45 22 165 22
457-009 457-042 457-075 350 14 5 60 75 82,56 16 104,78 104,78 104,78 45 22 165 22
457-010 457-043 457-076 350 14 6 60 75 106,38 18 133,36 133,36 133,36 45 22 165 22
457-011 457-044 457-077 400 15 ¾ 6 60 100 106,38 18 133,36 133,36 133,36 45 22 215 33
457-012 457-045 457-078 400 15 ¾ 8 60 100 139,73 19 171,46 171,46 171,46 45 22 215 33
457-013 457-046 457-079 450 18 6 65 100 106,38 18 133,36 133,36 133,36 50 25 215 38
457-014 457-047 457-080 450 18 8 65 100 139,73 19 171,46 171,46 171,46 50 25 215 38
457-015 457-048 457-081 500 20 6 65 100 106,38 18 133,36 133,36 133,36 50 25 215 60
457-016 457-049 457-082 500 20 8 65 100 139,73 19 171,46 171,46 171,46 50 25 215 60
457-017 457-050 457-083 500 20 11 65 100 196,88 21 234,96 234,96 234,96 50 25 300 65
55026 55027 55029
