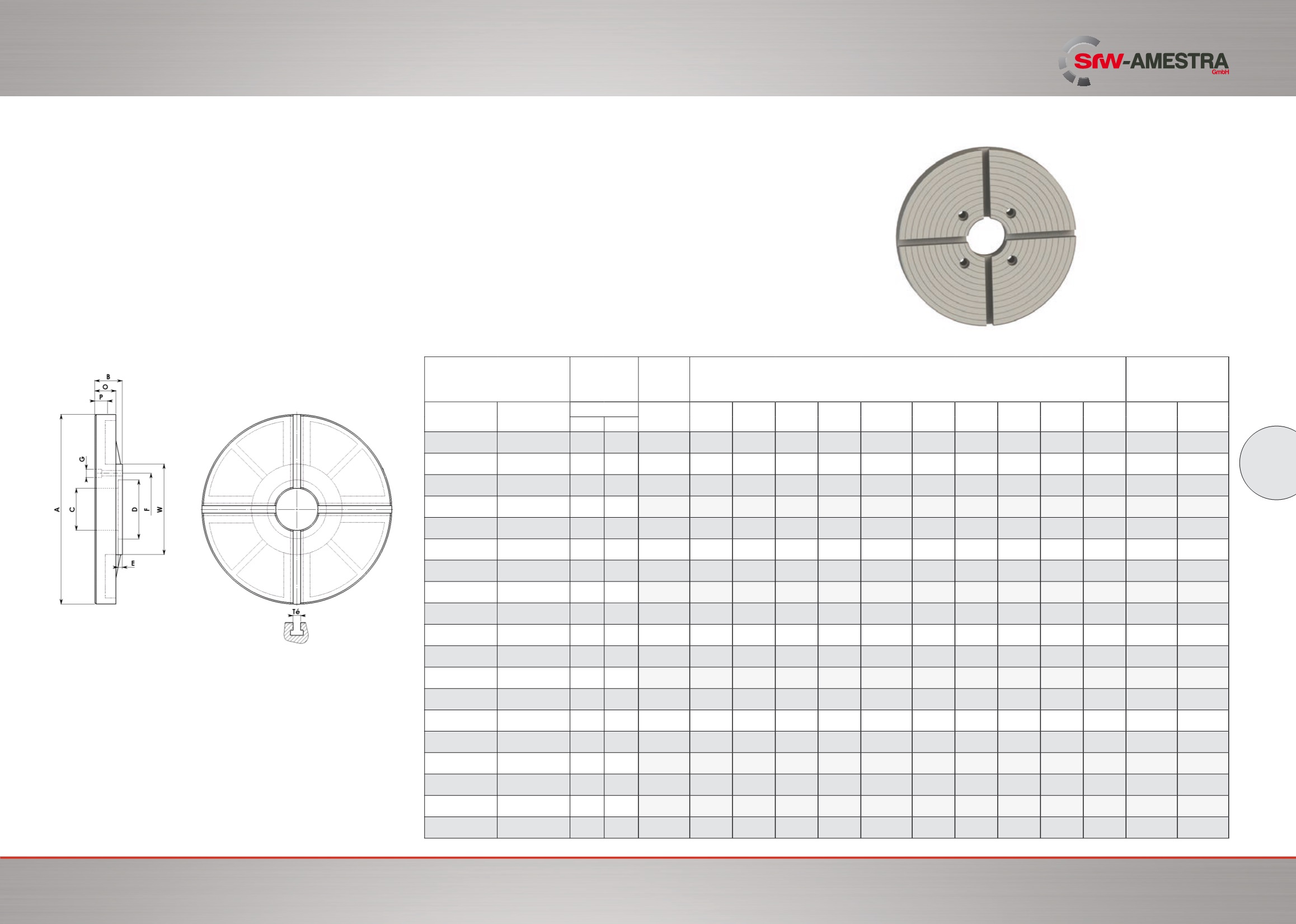

FACE PLATE WITH SIMPLE
T-SLOTS
Ø 250 - 2000 mm
AUFSPANNSCHEIBEN MIT
EINFACH T-NUTEN
Ø 250 - 2000 mm
PLATEAUX DE MONTAGE À
RAINURES EN TÉ SIMPLE
Ø 250 - 2000 mm
Type FPTSZ
Gusskörper
, zylindrische Zentrier-Aufnahme
Type APTSZ
Stahlkörper
, zylindrische Zentrier-Aufnahme
Type FPTSZ
cast iron body
, recess mounting
Type APTSZ
steel body
, recess mounting
Type FPTSZ
corps fonte,
montage
sur centrage cylindrique
Type APTSZ
corps acier,
montage
sur centrage cylindrique
Bestell-Nummer
Order number
Numéro de commande
Scheibe
Plate
Plateau
Kegel
Taper
Cône
Technische Daten
-
Technical data
- Données techniques
Gewicht
Weight
Poids
FPTSZ
APTSZ
ø
inch
B
C
D
E
F
G
O
P
Té
W FPTSZ APTSZ
mm inch
-
457-756
250
10
50
60
85
5
104,78 10,5
-
-
18/30 140
-
18
-
457-757
315
12
50
60
110
7
133,36 12,7
-
-
18/30 165
-
29
-
457-758
350
14
60
75
110
7
133,36 12,7
-
-
18/30 165
-
43
-
457-759
400
15 ¾
60
75
140
7
171,46 16,8
-
-
18/30 215
-
57
-
457-760
450
18
65
100
140
7
171,46 16,8
-
-
18/30 215
-
76
-
457-761
500
20
65
100
140
7
171,46 16,8
-
-
18/30 215
-
95
457-744
457-762
600
24
70
100
200
10
234,96 21,5
55
30
22/38 300
105
150
457-745
457-763
700
28
75
100
200
10
234,96 21,5
60
35
22/38 300
137
220
457-746
457-764
800
31 ½
75
130
200
10
234,96 21,5
60
35
22/38 300
180
285
457-747
457-765
900
35 ½
80
130
200
10
234,96 21,5
70
35
22/38 300
208
390
457-748
457-766
1000
39 ½
80
130
200
10
234,96 21,5
75
40
22/38 300
298
480
457-749
457-767
1100
43 ½
90
190
300
15
330,21
26
80
40
22/38 420
380
645
457-795
457-796
1200
47
90
190
300
15
330,21
26
80
40
22/38 420
440
775
457-750
457-768
1300
51
90
190
300
15
330,21
26
80
40
22/38 420
510
910
457-751
457-769
1400
55
90
190
300
15
330,21
26
80
40
22/38 420
580
1060
457-752
457-770
1500
59
120
190
300
15
330,21
26
105
80
22/38 450
1050
1490
457-753
457-771
1600
63
130
260
420
15
463,60
26
120
60
28/46 520
1050
1910
457-754
457-772
1800
71
130
260
420
15
463,60
26
120
60
28/46 520
1300
2430
457-755
457-773
2000
79
130
260
420
15
463,60
26
120
60
28/46 520
1600
3010
Lieferung ohne Bohrungen
delivered without holes
livrés sans trous
