Seite
42
Bestell-Nummer
Order number
Numéro de commande
Futter
Chuck ø
Mandrin
Kegel
Taper
Cône
WAC 3
WAC 4
ø A inch
mm inch
430-131
430-148
200
8 4’’
430-132 430-149
200
8 5’’
430-133 430-150
200
8 6’’
430-134
430-151
215
8 ½ 6’’
430-135
430-152
250
10
6’’
430-136
430-153
250
10
8’’
430-137
430-154
315
12 ½
6’’
430-138
430-155
315
12 ½
8’’
430-139
430-156
315
12 ½
11’’
430-140
430-157
400
15 ¾ 6’’
430-141
430-158
400
15 ¾ 8’’
Technische Daten
-
Technical data
- Données techniques
Gewicht
Weight
Poids
B C D E
F
G H J K L M N K Z W Kg
111 56 63,5 82,55 3 x 15,9 13 30 36 10 147 20 78 8 85 33 21,0
111 56 82,56 104,78 3 x 19 16 30 36 10 147 20 78 8 85 33 21,0
111 56 106,38 133,36 3 x 22,2 17 30 36 10 147 20 78 8 85 33 21,0
111 60,5 106,38 133,36 3 x 22,2 17 30 36 10 147 20 78 8 85 33 24,0
126 75 106,38 133,36 6 x 22,2 17 34 39 12 165 26 93 10 96,5 37 36,0
126 75 139,73 171,46 3/6 x 25,4 19 34 39 12 165 26 93 10 96,5 37 36,0
130 100 106,38 133,36 6 x 22,2 17 38 42 14 172 28 108 12 100,5 38 62,0
130 100 139,73 171,46 6 x 25,4 19 38 42 14 172 28 108 12 100,5 38 62,0
153 100 196,88 234,96 6 x 30,2 21 38 42 14 195 28 108 12 123,5 61 62,0
137 100 106,38 133,36 6 x 22,2 17 38 52 15 189 28 135 12 107,2 42 105,0
137 110 139,73 171,46 6 x 25,4 19 38 52 15 189 28 135 12 107,2 42 105,0
THREE-JAW COMBINATION
LATHE CHUCKS
FOUR-JAW COMBINATION
LATHE CHUCKS
DREIBACKEN-DREHFUTTER
VIERBACKEN-DREHFUTTER
MANDRINS DE TOUR A 3 MORS
MANDRINS DE TOUR A 4 MORS
Type WAC/3-Stahlkörper
Kurzkegelaufnahme
DIN 55029
1 Satz = 3 gehärtete Grundbacken
1 Satz = 3 gehärtete Umkehrbacken
Spannschlüssel und Camlockbolzen
Type WAC/3-steel body
Short taper mounting
DIN 55029
1 set of 3 hardened base jaws
1 set of 3 hardened reversible jaws
key and camlock studs
Type WAC/3-corps acier
montage sur cône court
DIN 55029
1 jeu de 3 semelles trempées
1 jeu de 3 mors durs réversibles
clé de serrage et goujons camlock
Type WAC/4-Stahlkörper
Kurzkegelaufnahme
DIN 55029
1 Satz = 4 gehärtete Grundbacken
1 Satz = 4 gehärtete Umkehrbacken
Spannschlüssel und Camlockbolzen
Type WAC/4-steel body
Short taper mounting
DIN 55029
1 set of 4 hardened base jaws
1 set of 4 hardened reversible jaws
key and camlock studs
Type WAC/4-corps acier
montage sur cône
DIN 55029
1 jeu de 4 semelles trempées
1 jeu de 4 mors durs réversibles
clé de serrage et goujons camlock

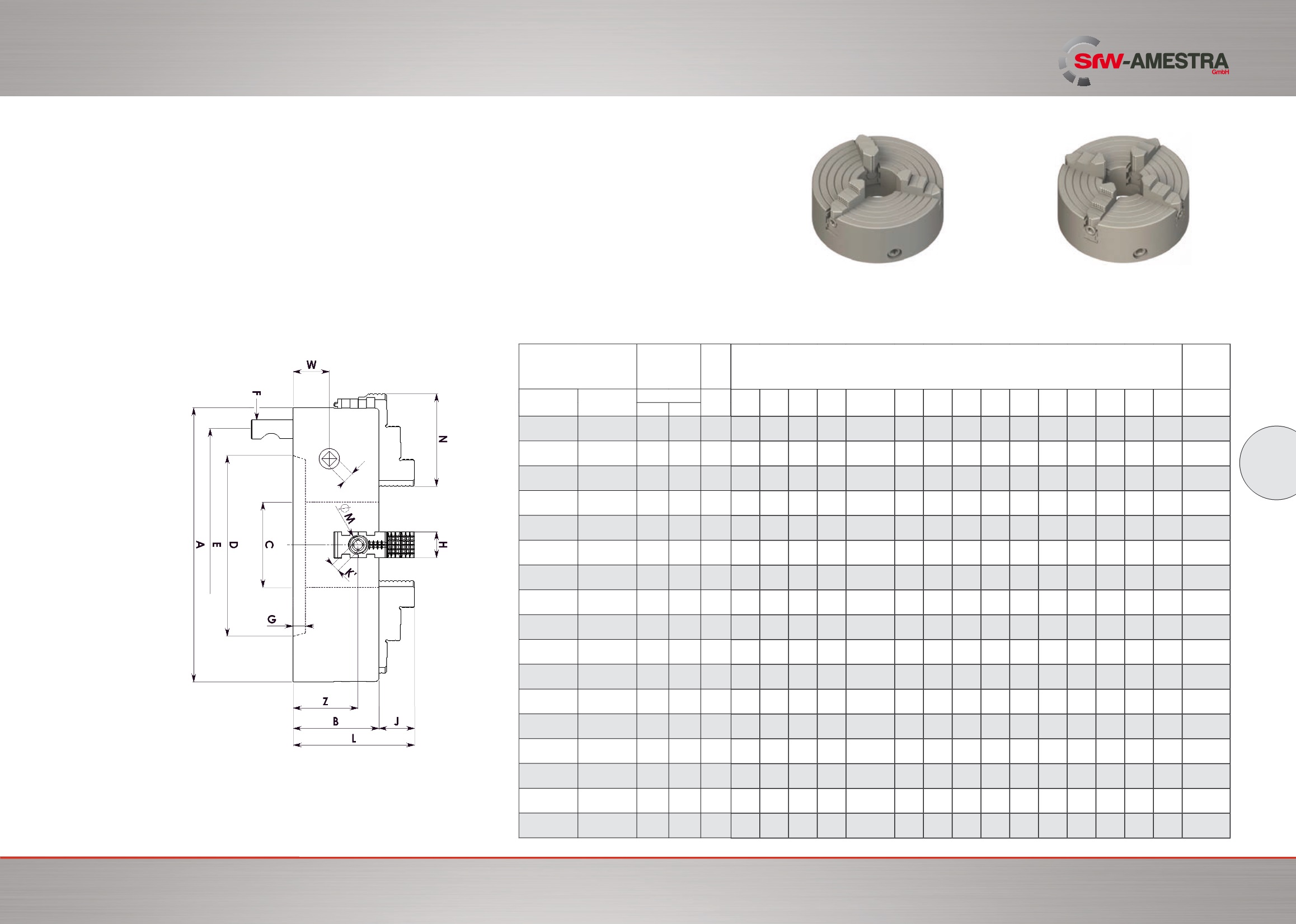

Maßtabellen für Drehfutter
Type WAC/3 - WAC/4
Tables of dimension for lathe-chucks
Types WAC/3 - WAC/4
Tableaú des cotes principales pour mandrins de tour
Types WAC3 - WAC/4
Type WAC 3
Ø 200 – 400 mm
Type WAC 4
Ø 200 - 400 mm
Ersatzteile siehe Seiten 45-49 / Spare parts look at pages 45-49 / Pieces de rechange voir pages 45-49
K
WESCOTT CHUCK
SELF CENTERING AND
JAWS ADJUSTABLE SEPARATLY
WESCOTT FUTTER
ZENTRISCH SPANNEND UND
BACKEN EINZELVERSTELLBAR
MANDRIN WESCOTT
SERRAGE CONCENTRIQUE ET
A RÈGLAGE INDÉPENDANT DES MORS
