Seite
39
Bestell-Nummer
Order number
Numéro de commande
Futter
Chuck ø
Mandrin
Kegel
Taper
Cône
WAD 3
WAD 4
ø A
mm inch
430-233
430-250
200
8 4’’
430-234 430-251
200
8 5’’
430-235 430-252
200
8 6’’
430-236
430-253
215
8 ½ 6’’
430-237
430-254
250
10
6’’
430-238
430-255
250
10
8’’
430-239
430-256
315
12 ½
6’’
430-240
430-257
315
12 ½
8’’
430-241
430-258
315
12 ½
11’’
430-242
430-259
400
15 ¾ 6’’
430-243
430-260
400
15 ¾ 8’’
Technische Daten
-
Technical data
- Données techniques
Gewicht
Weight
Poids
B C D E
F
G H J K L M N K Z W Kg
111 56 63,5 85 3 x 19,5 13 30 36 10 147 20 78 8 85 33 21,0
111 56 82,56 104,78 4 x 19,5 16 30 36 10 147 20 78 8 85 33 21,0
111 56 106,38 133,36 4 x 21,5 17 30 36 10 147 20 78 8 85 33 21,0
111 60,5 106,38 133,36 4 x 21,5 17 30 36 10 147 20 78 8 85 33 24,0
126 75 106,38 133,36 4 x 21,5 17 34 39 12 165 26 93 10 96,5 37 36,0
126 75 139,73 171,46 4 x 27 19 34 39 12 165 26 93 10 96,5 37 36,0
130 100 106,38 133,36 4 x 21,5 17 38 42 14 172 28 108 12 100,5 38 62,0
130 100 139,73 171,46 4 x 27 19 38 42 14 172 28 108 12 100,5 38 62,0
153 100 196,88 234,96 6 x 34 21 38 42 14 195 28 108 12 123,5 61 62,0
138 100 106,38 133,36 4 x 21,5 17 38 52 15 189 28 135 12 107,2 42 105,0
138 100 139,73 171,46 4 x 27 19 38 52 15 189 28 135 12 107,2 42 105,0
THREE-JAW COMBINATION
LATHE CHUCKS
FOUR-JAW COMBINATION
LATHE CHUCKS
DREIBACKEN-DREHFUTTER
VIERBACKEN-DREHFUTTER
MANDRINS DE TOUR A 3 MORS
MANDRINS DE TOUR A 4 MORS
Type WAD/3-Stahlkörper
Kurzkegelaufnahme
DIN 55027
(55022)
1 Satz = 3 gehärtete Grundbacken
1 Satz = 3 gehärtete Umkehrbacken
Spannschlüssel und Bajonette Bolzen
Type WAD/3-steel body
Short taper mounting
DIN 55027
(55022)
1 set of 3 hardened base jaws
1 set of 3 hardened reversible jaws
key and bajonette studs
Type WAD/3-corps acier
montage sur cône court
DIN 55027
(55022)
1 jeu de 3 semelles trempées
1 jeu de 3 mors durs réversibles
clé de serrage et goujons bajonette
Type WAD/4-Stahlkörper
Kurzkegelaufnahme
DIN 55027
(55022)
1 Satz = 4 gehärtete Grundbacken
1 Satz = 4 gehärtete Umkehrbacken
Spannschlüssel und Bajonette Bolzen
Type WAD/4-steel body
Short taper mounting
DIN 55027
(55022)
1 set of 4 hardened base jaws
1 set of 4 hardened reversible jaws
key and bajonette studs
Type WAD/4-corps acier
montage sur cône
DIN 55027
(55022)
1 jeu de 4 semelles trempées
1 jeu de 4 mors durs réversibles
clé de serrage et goujons bajonette
Type WAD 3
Ø 200 – 400 mm

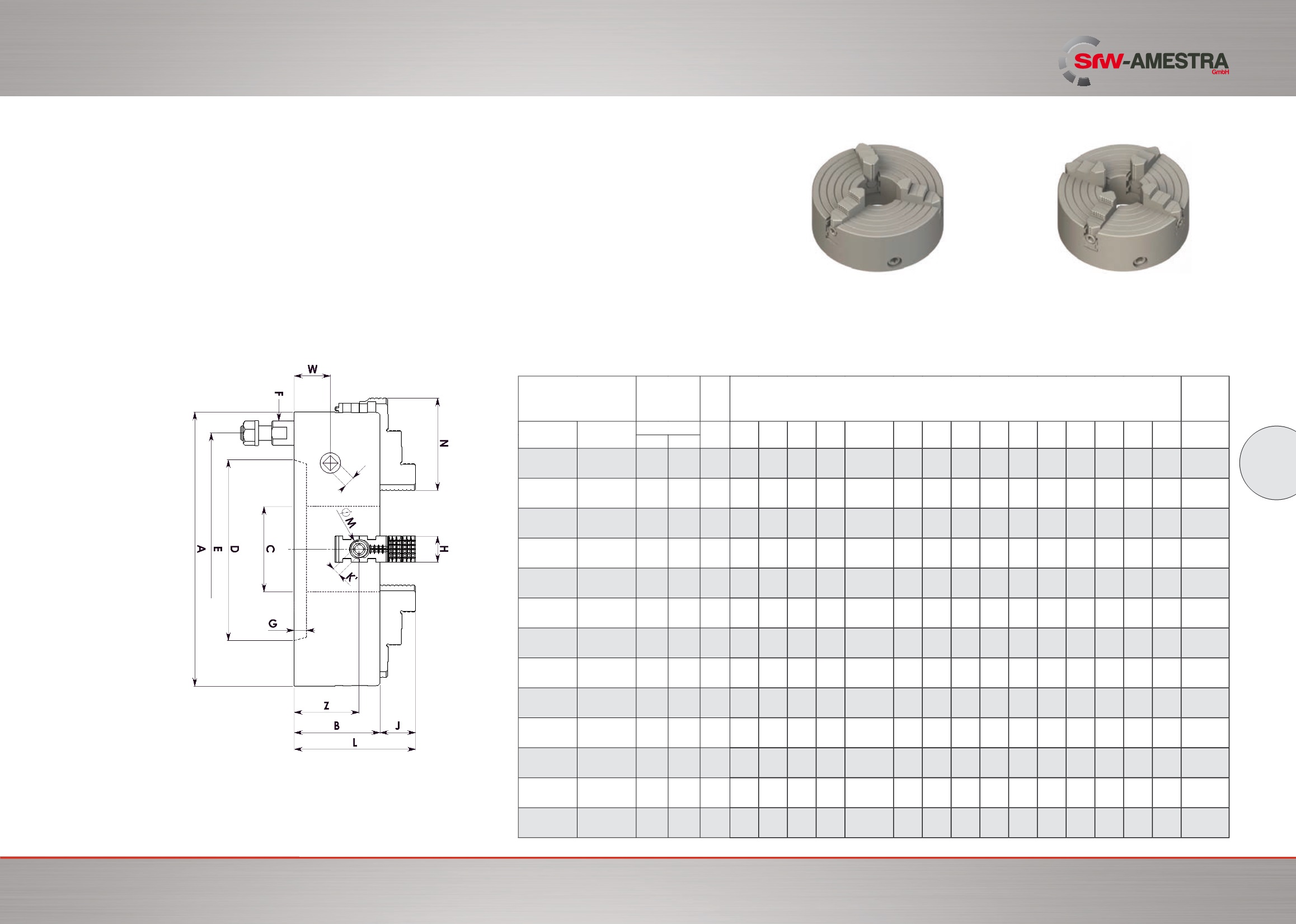

Maßtabellen für Drehfutter
Type WAD/3 - WAD/4
Tables of dimension for lathe-chucks
Types WAD/3 - WAD/4
Tableaú des cotes principales pour mandrins de tour
Types WAD/3 - WAD/4
Type WAD 4
Ø 200 - 400 mm
Ersatzteile siehe Seiten 45-49 / Spare parts look at pages 45-49 / Pieces de rechange voir pages 45-49
WESCOTT CHUCK
SELF CENTERING AND
JAWS ADJUSTABLE SEPARATLY
WESCOTT FUTTER
ZENTRISCH SPANNEND UND
BACKEN EINZELVERSTELLBAR
MANDRIN WESCOTT
SERRAGE CONCENTRIQUE ET
A RÈGLAGE INDÉPENDANT DES MORS
K
