21
Bestell-Nummer
Order number
Numéro de commande
Futter
Chuck ø
Mandrin
Kegel
Taper
Cône
AC3
ACR3
ø A
mm inch
400-249
400-266
350
14
6’’
400-250
400-267
350
14
8’’
400-268
400-301
350
14
11’’
400-269
400-302
400
15 ¾ 6’’
Type AC3-Stahlkörper
Kurzkegelaufnahme
DIN 55029
1 Satz = 3 gehärtete Drehbacken
1 Satz = 3 gehärtete Bohrbacken
Spannschlüssel und Camlockbolzen
Type AC3-steel body
Short taper mounting
DIN 55029
1 set of 3 hardened turning jaws
1 set of 3 hardened boring jaws
key and camlock studs
Type AC3-corps acier
Montage sur cône court
DIN 55029
1 jeu de 3 mors durs intérieurs
1 jeu de 3 mors durs extérieurs
clé de serrage et goujons camlock

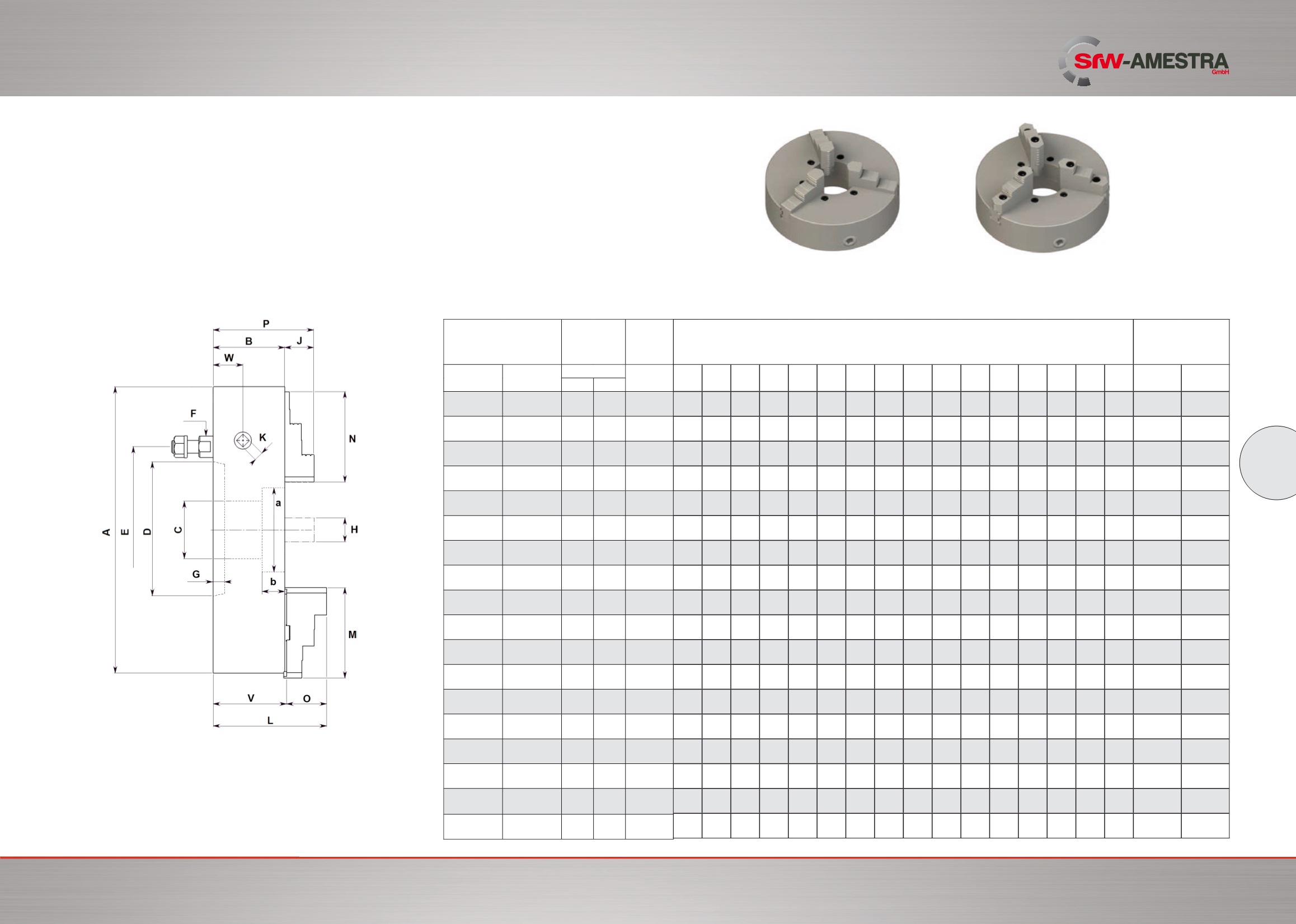

Maßtabellen für Drehfutter
Type AC/3 - ACR/3
Tables of dimension for lathe-chucks
Types AC/3 - ACR/3
Tableaú des cotes principales pour mandrins de tour
Types AC/3 - ACR/3
Type ACR3-Stahlkörper
Kurzkegelaufnahme
DIN 55029
1 Satz = 3 gehärtete Grundbacken
1 Satz = 3 gehärtete Umkehr-Aufsatzbacken
Spannschlüssel und Camlockbolzen
Type ACR3-steel body
Short taper mounting
DIN 55029
1 set of 3 hardened base jaws
1 set of 3 hardened reversible top jaws
key and camlock studs
Type ACR3-corps acier
Montage sur cône court
DIN 55029
1 jeu de 3 semelles trempées
1 jeu de 3 mors durs rapportés
clé de serrage et goujons camlock
Technische Daten
-
Technical data
- Données techniques
Gewicht
Weight Kg
Poids
B C D E F G H J K L M N O P V W AC3
ACR3
105 100
106,38 133,36
6x
22,2 17 38 50 14 194,7 127 135 81,6 155 113,1 42 66,0
68,0
105 110
139,73 171,46
6x
25,4 19 38 50 14 194,7 127 135 81,6 155 113,1 42 64,0
66,0
105 110
196,88 234,96
6x
30,2 21 38 50 14 194,7 127 135 81,6 155 113,1 42 64,0
66,0
105 100
106,38 133,36
6x
22,2 17 38 50 15 194,7 127 135 81,6 155 113,1 42 82,0
84,0
Type AC
Ø 350 - 400 mm
Type ACR
Ø 350 - 400 mm
Ersatzteile siehe Seiten 27-30 / Spare parts look at pages 27-30 / Pieces de rechange voir pages 27-30
THREE JAW CHUCKS
SELF CENTERING
SYSTEM CUSHMAN
DREIBACKEN-DREHFUTTER
ZENTRISCH SPANNEND
SYSTEM CUSHMAN
MANDRINS DE TOUR 3 MORS
SERRAGE CONCENTRIQUE
SYSTEM CUSHMAN
